ردیوسر چیست؟
ردیوسر، قطعهای حیاتی در سیستمهای لولهکشی است که برای تغییر قطر لولهها و تنظیم جریان سیالات به کار میرود. این قطعه مهندسی، نقش مهمی در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب و سیستمهای تهویه مطبوع ایفا میکند. در این مقاله، به بررسی انواع ردیوسرها، کاربردها، جنسها و استانداردهای ساخت آنها خواهیم پرداخت. همچنین، مزایا و معایب هر نوع ردیوسر را به همراه نکات مهم در انتخاب و نصب آنها مورد بررسی قرار خواهیم داد.
انواع ردیوسر
همانطور که در متن اشاره شد، ردیوسرها انواع مختلفی دارند که هر کدام کاربرد و ویژگیهای خاص خود را دارند. در ادامه به معرفی برخی از مهمترین انواع ردیوسر خواهیم پرداخت:

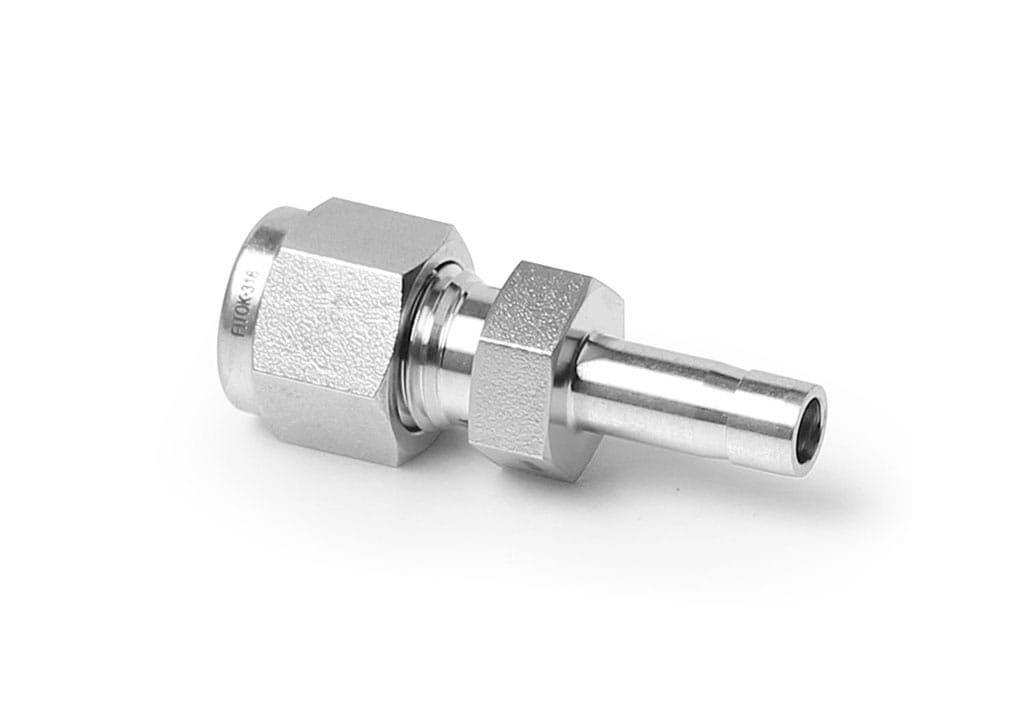

ردیوسر شرکت FITOK کد SS-BR-FL2-FT2
بر اساس شکل هندسی
- ردیوسر هممرکز (Concentric Reducer): در این نوع ردیوسر، محور لوله بزرگ و کوچک با هم منطبق هستند و تغییر قطر به صورت یکنواخت و مخروطی شکل صورت میگیرد. این نوع ردیوسر به دلیل ایجاد کمترین افت فشار و تلاطم سیال، پرکاربردترین نوع ردیوسر است.
- ردیوسر غیر هممرکز (Eccentric Reducer): در این نوع ردیوسر، محور لوله بزرگ و کوچک با هم منطبق نیستند و تغییر قطر به صورت تدریجی و غیر یکنواخت صورت میگیرد. این نوع ردیوسر معمولاً در مواردی استفاده میشود که نیاز به حفظ ارتفاع مشخصی از سیال در یک نقطه خاص وجود داشته باشد.
بر اساس نحوه اتصال
- ردیوسر جوشی: این نوع ردیوسر با جوشکاری به لولهها متصل میشود و برای کاربردهایی با فشار و دمای بالا مناسب است.
- ردیوسر رزوهای: این نوع ردیوسر با رزوه به لولهها متصل میشود و برای کاربردهایی با فشار و دمای پایینتر مناسب است.
- ردیوسر فلنجی: این نوع ردیوسر با فلنج به لولهها متصل میشود و برای کاربردهایی با فشار و دمای بالا مناسب است.
بر اساس جنس
- ردیوسر فولادی: رایجترین نوع ردیوسر است و در انواع مختلفی مانند فولاد کربنی، فولاد ضد زنگ و آلیاژهای خاص تولید میشود.
- ردیوسر چدنی: برای کاربردهایی با فشار و دمای پایینتر مناسب است.
- ردیوسر برنجی: برای سیالات خورنده و کاربردهایی با فشار و دمای متوسط مناسب است.
- ردیوسر پلاستیکی: برای سیالات خورنده و کاربردهایی با فشار و دمای پایین مناسب است.
بر اساس کاربرد
- ردیوسر جریان: برای تغییر قطر لوله و تنظیم جریان سیال به کار میرود.
- ردیوسر فشار: برای کاهش فشار سیال به کار میرود.
استانداردهای ردیوسر
در دنیای پیچیده سیستمهای لولهکشی، جایی که سیالات گوناگون با فشار و دماهای مختلف در جریان هستند، ردیوسرها به عنوان عناصر حیاتی نقش ایفا میکنند. این قطعات مهندسی شده، وظیفه تغییر قطر لولهها را بر عهده دارند و به این ترتیب، امکان کنترل دقیق جریان سیال، تنظیم فشار و ایجاد انعطافپذیری بیشتر در سیستم را فراهم میآورند. اما برای اطمینان از عملکرد ایمن و کارآمد این قطعات، رعایت استانداردهای مشخص از اهمیت بالایی برخوردار است.
- ASME B16.9: این استاندارد به ابعاد، تحملها و روشهای آزمون برای اتصالات جوشی لببهلب، از جمله ردیوسرها، میپردازد. این استاندارد به طور گسترده در صنایع نفت، گاز و پتروشیمی مورد استفاده قرار میگیرد.
- ASTM A234: این استاندارد مشخصات مواد مورد استفاده در ساخت اتصالات جوشی، از جمله ردیوسرها، را تعیین میکند. این استاندارد به انواع مختلف فولادهای آلیاژی و کربنی که برای ساخت ردیوسرها مناسب هستند، اشاره میکند.
- MSS SP-75: این استاندارد به مشخصات فنی و ابعادی اتصالات جوشی فلنجی میپردازد. این استاندارد شامل اطلاعاتی در مورد ردیوسرهای فلنجی و روشهای اتصال آنها است.
- EN 10253: این استاندارد اروپایی به مشخصات فنی و ابعادی لولهها و اتصالات فولادی بدون درز میپردازد و شامل اطلاعاتی در مورد ردیوسرهای بدون درز نیز میشود.
نتیجهگیری
ردیوسرها به عنوان قطعات کلیدی در سیستمهای لولهکشی، نقش مهمی در کنترل جریان سیالات، تنظیم فشار و ایجاد انعطافپذیری در سیستم ایفا میکنند. با توجه به تنوع کاربردها و شرایط عملیاتی، ردیوسرها در انواع مختلفی از نظر شکل هندسی، نحوه اتصال، جنس و کاربرد تولید میشوند. انتخاب نوع مناسب ردیوسر به عواملی همچون نوع سیال، فشار و دما، قطر لولهها و محل نصب بستگی دارد. رعایت استانداردهای ساخت و نصب ردیوسرها نیز از اهمیت بالایی برخوردار است تا از عملکرد ایمن و کارآمد سیستم اطمینان حاصل شود. با در نظر گرفتن تمام این عوامل، میتوان ردیوسر مناسب را انتخاب کرد و از مزایای آن در سیستمهای لولهکشی بهرهمند شد.
